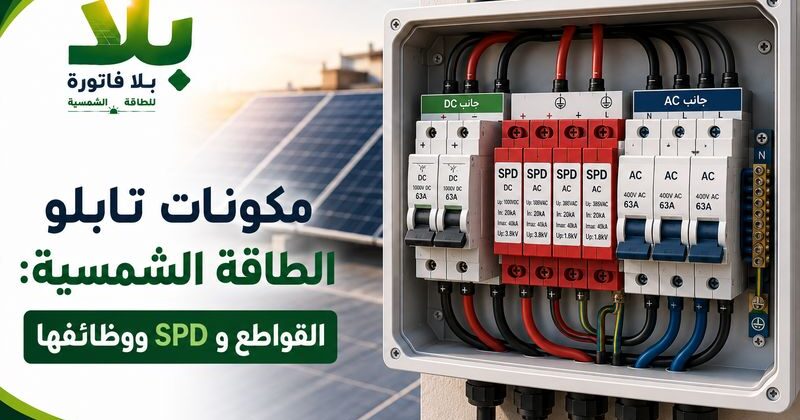

مكونات تابلو الطاقة الشمسية: القواطع وSPD ووظائفها

يُعد تابلو الطاقة الشمسية من المكونات المهمة في المنظومة، لأنه يساعد على تنظيم الدوائر الكهربائية وفصلها وتوفير وسائل الحماية المناسبة للألواح والإنفرتر وباقي أجزاء النظام، لذلك لا يقتصر دوره على توزيع الكهرباء فقط. وتختلف مكونات تابلو الطاقة الشمسية حسب نوع المنظومة، وقدرتها، والجهد والتيار المستخدمين فيها.

وتشمل المكونات الأساسية عادةً قاطع DC وقاطع AC وSPD، إلى جانب الفيوزات ومفاتيح الفصل ونقاط التوصيل والتأريض، ويؤدي كل عنصر وظيفة مختلفة ضمن حماية المنظومة من الأعطال والارتفاعات غير الطبيعية في الجهد أو التيار.

ما هو تابلو الطاقة الشمسية وما وظيفته؟

تابلو الطاقة الشمسية هو لوحة كهربائية تضم مجموعة من عناصر الفصل والحماية التي تساعد على تنظيم التوصيلات بين أجزاء المنظومة، مثل الألواح والإنفرتر والأحمال الكهربائية، ويختلف تصميمه حسب نوع النظام وقدرته وطريقة توزيع الدوائر. لذلك فإن فهم مكونات تابلو الطاقة الشمسية مهم قبل اختيار اللوحة أو تجهيزها.

وتتمثل أهم وظائف تابلو الطاقة الشمسية في:

• فصل الدوائر الكهربائية: يتيح عزل جزء من المنظومة عند الحاجة إلى الصيانة أو عند حدوث مشكلة.
• حماية الدوائر: تحتوي اللوحة على عناصر مصممة للحماية من بعض حالات زيادة التيار أو الجهد وفق تصميم النظام.
• تنظيم التوصيلات: تساعد لوحة توزيع الطاقة الشمسية على ترتيب الكابلات والدوائر بدل ترك التوصيلات بشكل عشوائي.
• حماية المعدات: يمكن أن تساهم وسائل الحماية المناسبة في تقليل تأثير بعض الارتفاعات المفاجئة في الجهد على مكونات النظام.
• تسهيل الصيانة: وجود نقاط فصل واضحة وترتيب جيد للمكونات يجعل عمليات الفحص والصيانة أكثر سهولة.

ولا تحتوي جميع الأنظمة على نفس مكونات تابلو الطاقة الشمسية، فتابلو النظام المتصل بالشبكة قد يختلف عن النظام الهجين أو المستقل، كما تتغير المكونات وفق قدرة الألواح والإنفرتر وعدد الدوائر ومستويات الجهد والتيار.

لذلك يجب تصميم التابلو باعتباره جزءًا من مكونات الطاقة الشمسية للمنازل، بحيث تتوافق عناصر الحماية والفصل مع باقي أجزاء المنظومة، بدل اختيار لوحة جاهزة دون دراسة متطلبات النظام.

ما هي مكونات تابلو الطاقة الشمسية؟

تختلف مكونات تابلو الطاقة الشمسية من منظومة إلى أخرى، لكن الهدف الأساسي من هذه المكونات هو تنظيم الدوائر وتوفير الحماية والفصل المناسبين، ولا يمكن تحديد التكوين المناسب للتابلو اعتمادًا على عدد الألواح فقط، بل يجب مراعاة جهد النظام، وشدة التيار، ونوع الإنفرتر، وعدد الدوائر وطريقة التركيب.

وتشمل أبرز مكونات لوحة توزيع الطاقة الشمسية:

• قاطع DC: يستخدم على دوائر التيار المستمر، مثل الدوائر القادمة من الألواح، ويجب أن يكون مصممًا للعمل مع جهد DC المستخدم في النظام.
• قاطع AC: يستخدم على جانب التيار المتردد، وغالبًا يكون مرتبطًا بمخرج الإنفرتر ولوحة الأحمال.
• SPD: وهو جهاز الحماية من زيادة الجهد، ويساعد على الحد من تأثير بعض الارتفاعات المفاجئة في الجهد على المعدات.
• الفيوزات: تستخدم في بعض تصميمات الأنظمة لحماية الدوائر، ويتم تحديد مواصفاتها وفق الجهد والتيار وطريقة توصيل النظام.
• مفاتيح الفصل: تسمح بعزل أجزاء معينة من الدائرة أثناء الصيانة أو عند الحاجة إلى إيقاف جزء من المنظومة.
• قضبان التوصيل وأطراف التوصيل: تساعد على تنظيم التوصيلات داخل اللوحة وتوزيع الدوائر بطريقة مرتبة.
• نظام التأريض: يمثل جزءًا مهمًا من حماية المنظومة، ويتم تصميمه وفق متطلبات النظام والمعايير الكهربائية المعمول بها.
• صندوق أو هيكل التابلو: يحمي المكونات الداخلية ويساعد على ترتيبها وحمايتها من الظروف المحيطة وفق درجة الحماية المطلوبة.

ومن المهم عدم اعتبار جميع هذه العناصر إلزامية في كل نظام، لأن مكونات تابلو الطاقة الشمسية يتم تحديدها وفق تصميم المنظومة وليس وفق قائمة ثابتة. كما يجب أن تتوافق القواطع ووسائل الحماية مع الجهد والتيار الفعليين، وليس مع القدرة الاسمية للألواح وحدها.

قاطع DC في منظومة الطاقة الشمسية

يُستخدم قاطع DC في دوائر التيار المستمر داخل منظومة الطاقة الشمسية، ويكون من العناصر المهمة عند تصميم مكونات تابلو الطاقة الشمسية، خصوصًا في الجزء المرتبط بالألواح أو مكونات النظام التي تعمل بجهد مستمر، وتكمن أهميته في إمكانية فصل الدائرة وتوفير مستوى الحماية المناسب وفق تصميم النظام.

ويختلف قاطع DC عن القاطع المستخدم في دوائر التيار المتردد، لأن التيار المستمر لا يمر بنقطة عبور للصفر بالطريقة الموجودة في التيار المتردد، ولذلك يحتاج القاطع إلى تصميم مناسب لإطفاء القوس الكهربائي الناتج عند الفصل.

عند اختيار قاطع DC، يجب مراعاة عدة عوامل، منها:

• جهد التشغيل: يجب أن يكون القاطع مصممًا للعمل عند جهد الدائرة الفعلي.
• شدة التيار: يجب اختيار القاطع وفق التيار المتوقع وظروف التشغيل.
• عدد الأقطاب: يختلف حسب طريقة تصميم الدائرة ومتطلبات الفصل.
• نوع التوصيل: يجب التأكد من توافق القاطع مع طريقة توصيل النظام.
• قدرة القطع: يجب أن تكون مناسبة لمستوى تيار القصر المتوقع في الدائرة.
• جودة المكون: استخدام قاطع مخصص للطاقة الشمسية من جهة موثوقة أفضل من الاعتماد على مكونات غير مصممة لظروف دوائر DC.

ويُعد قاطع DC جزءًا من منظومة الحماية والفصل، وليس بديلًا عن جميع وسائل الحماية الأخرى، فقد يحتاج النظام إلى عناصر إضافية مثل الفيوزات أو SPD وفق تصميمه.

لذلك، عند تحديد مكونات تابلو الطاقة الشمسية، يجب اختيار قاطع DC بناءً على مواصفات الدائرة الفعلية وتنسيقه مع بقية عناصر الحماية، بدل اختيار القاطع اعتمادًا على الأمبير فقط.

قاطع AC ووظيفته في منظومة الطاقة الشمسية

يعمل قاطع AC على جانب التيار المتردد في المنظومة، ويُستخدم لفصل الدائرة وحمايتها وفق تصميم النظام. وغالبًا يكون موجودًا بين خرج الإنفرتر ولوحة التوزيع أو الأحمال، لذلك يمثل جزءًا مهمًا من مكونات تابلو الطاقة الشمسية في الأنظمة التي تنتج كهرباء AC للاستخدام المنزلي.

ويختلف قاطع AC عن قاطع DC في طبيعة التيار الذي صُمم للعمل معه، ولذلك لا ينبغي استخدام أحدهما بدل الآخر دون التأكد من مواصفات المكون ومتطلبات الدائرة.

ومن أهم العوامل التي تحدد اختيار قاطع AC:

• جهد التشغيل: يجب أن يتوافق مع جهد التيار المتردد في النظام.
• شدة التيار: يتم اختيار القاطع وفق التيار المتوقع في الدائرة وقدرة الأحمال.
• عدد الأقطاب: يعتمد على نوع التغذية الكهربائية وتصميم لوحة التوزيع.
• قدرة القطع: يجب أن تكون مناسبة لمستوى تيار القصر المتوقع في نقطة التركيب.
• خصائص القاطع: تختلف أنواع القواطع في خصائص الفصل والحماية، لذلك يجب اختيار النوع المناسب لطبيعة الحمل.

ويُستخدم القاطع أيضًا كوسيلة لفصل الدائرة عند إجراء أعمال الصيانة أو عند الحاجة إلى عزل الإنفرتر عن باقي النظام، لكن طريقة تركيبه ومكانه يجب أن تتوافق مع التصميم الكهربائي للمنظومة.

وعند تجهيز مكونات تابلو الطاقة الشمسية، يجب التنسيق بين قاطع AC والإنفرتر ولوحة الأحمال وباقي وسائل الحماية، لأن اختيار القاطع بشكل منفصل قد يؤدي إلى حماية غير مناسبة أو عدم توافق بين عناصر النظام.

ما هو SPD وما أهميته في حماية منظومة الطاقة الشمسية؟

يُعد SPD أو جهاز الحماية من زيادة الجهد من العناصر المهمة في بعض تصميمات مكونات تابلو الطاقة الشمسية، حيث يساعد على الحد من تأثير الارتفاعات المفاجئة في الجهد التي قد تنتج عن اضطرابات كهربائية أو تأثيرات مرتبطة بالصواعق. ولا يعني وجوده أن المنظومة أصبحت محمية من جميع المخاطر، بل يجب أن يكون جزءًا من نظام حماية متكامل.

وتظهر أهمية SPD بشكل خاص لأن بعض مكونات الطاقة الشمسية، مثل الألواح والإنفرتر، تكون معرضة للجهود العابرة التي يمكن أن تؤثر في الدوائر الإلكترونية الحساسة.

ما وظيفة SPD؟

عند حدوث ارتفاع عابر في الجهد، يعمل جهاز الحماية على توفير مسار مناسب لتفريغ الطاقة الزائدة وفق تصميم نظام الحماية، مما يساعد على تقليل الجهد الذي يصل إلى المعدات المحمية.

ومن أهم النقاط التي يجب مراعاتها عند اختيار SPD:

• نوع التيار: يجب تحديد ما إذا كان الجهاز مخصصًا لدوائر DC أو AC.
• جهد التشغيل: يجب أن يتوافق مع جهد الدائرة التي سيتم تركيبه عليها.
• مستوى الحماية: يجب أن يكون مناسبًا للمعدات التي يراد حمايتها.
• قدرة التفريغ: تختلف حسب تصميم النظام ومستوى المخاطر المتوقع.
• التأريض: يعتمد أداء SPD بشكل كبير على وجود نظام تأريض مصمم بشكل صحيح.
• التنسيق مع باقي وسائل الحماية: يجب أن يعمل الجهاز ضمن منظومة حماية متكاملة وليس كعنصر منفرد.

ومن المهم التمييز بين SPD والقواطع الكهربائية، فالقاطع يركز على وظائف الفصل والحماية من حالات معينة مثل زيادة التيار، بينما صُمم SPD للتعامل مع الارتفاعات العابرة في الجهد.

لذلك، فإن اختيار مكونات تابلو الطاقة الشمسية يجب أن يشمل دراسة الحاجة إلى SPD ومواصفاته ومكان تركيبه، خصوصًا عند تصميم أنظمة الطاقة الشمسية للمنازل في المواقع التي تتطلب مستوى أعلى من الحماية.

الفيوزات ومفاتيح الفصل في تابلو الطاقة الشمسية

تدخل الفيوزات ومفاتيح الفصل ضمن بعض مكونات تابلو الطاقة الشمسية، ويختلف استخدامها حسب تصميم المنظومة وعدد الدوائر وطريقة توصيل الألواح والإنفرتر والبطاريات، والهدف منها ليس واحدًا، فالفيوزات ترتبط بالحماية من التيار الزائد في الدوائر المناسبة، بينما تُستخدم مفاتيح الفصل لعزل جزء من النظام عند الحاجة.

ما وظيفة الفيوزات؟

تعمل الفيوزات على حماية بعض الدوائر من التيار الزائد، فعند تجاوز التيار للحد المصمم له ينصهر العنصر الداخلي للفيوز ويفصل الدائرة. وفي الأنظمة الشمسية قد تُستخدم في دوائر الألواح أو البطاريات وفق تصميم النظام ومتطلبات الحماية.

ويجب اختيار الفيوز وفق:

• جهد الدائرة.
• التيار المتوقع.
• تيار القصر المحتمل.
• نوع التيار DC أو AC.
• طبيعة الدائرة وموقع الفيوز داخل النظام.

ما وظيفة مفاتيح الفصل؟

تسمح مفاتيح الفصل بعزل جزء من المنظومة عن باقي الدوائر، وهو أمر مهم أثناء الصيانة أو عند الحاجة إلى إيقاف جزء محدد من النظام. ويجب أن يكون مفتاح الفصل مناسبًا لنوع التيار والجهد الذي سيعمل عليه.

وعند تجهيز مكونات تابلو الطاقة الشمسية، يجب عدم استخدام أي فيوز أو مفتاح فصل بشكل عشوائي، لأن المكونات المصممة لدوائر AC ليست بالضرورة مناسبة لدوائر DC ذات الجهد المستخدم في الأنظمة الشمسية.

كما أن الفيوزات ومفاتيح الفصل لا تعمل بمعزل عن باقي مكونات لوحة توزيع الطاقة الشمسية، بل يجب تنسيقها مع القواطع ووسائل الحماية الأخرى لتحقيق حماية مناسبة للدوائر والمعدات.

التأريض في تابلو الطاقة الشمسية ودوره في حماية المنظومة

يُعد التأريض من العناصر المهمة عند تصميم مكونات تابلو الطاقة الشمسية، لأنه يرتبط بسلامة الأشخاص والمعدات ويساعد على التعامل مع بعض حالات الأعطال الكهربائية، ولا ينبغي النظر إلى التأريض على أنه مجرد سلك إضافي داخل التابلو، بل يجب أن يكون جزءًا من تصميم الحماية الكهربائية للمنظومة بالكامل.

ويهدف نظام التأريض إلى توفير مسار مناسب لتيارات الأعطال وفق تصميم النظام، وربط الأجزاء التي تحتاج إلى التأريض بنظام الحماية الأرضي، مما يساعد على تقليل مخاطر الصعق أو تلف بعض المعدات عند حدوث خلل كهربائي.

ومن العناصر التي قد تدخل ضمن نظام التأريض، حسب تصميم المنظومة:

• هيكل الألواح المعدنية: يتم ربطه بنظام التأريض وفق متطلبات التركيب.
• هياكل التثبيت: يجب مراعاة استمرارية التوصيل الكهربائي بينها عند الحاجة.
• التابلو: يتم تأريض الأجزاء المعدنية وفق تصميم اللوحة ومتطلبات الحماية.
• الإنفرتر: تختلف متطلبات التأريض حسب نوع الجهاز وتعليمات الشركة المصنعة.
• نظام الحماية من زيادة الجهد: يحتاج SPD إلى توصيل مناسب بنظام التأريض حتى يؤدي وظيفته وفق التصميم.

لماذا لا يمكن فصل التأريض عن باقي مكونات المنظومة؟

لأن حماية المنظومة لا تعتمد على القواطع وSPD فقط، بل على التنسيق بين وسائل الحماية والتأريض واختيار المكونات المناسبة. كما أن جودة التأريض تعتمد على تصميم النظام وطبيعة الموقع ومقاومة مسار التأريض، وليس على مجرد زيادة عدد أسلاك التأريض.

وعند تجهيز مكونات تابلو الطاقة الشمسية، يجب تنفيذ نظام التأريض وفق المعايير الكهربائية المعمول بها وتعليمات الشركات المصنعة، مع التأكد من سلامة التوصيلات واستمراريتها قبل تشغيل المنظومة.

الفرق بين تابلو DC وتابلو AC في الطاقة الشمسية

رغم أن كليهما يدخل ضمن مكونات تابلو الطاقة الشمسية، فإن تابلو DC وتابلو AC يختلفان في طبيعة التيار والوظيفة ومكان الاستخدام داخل المنظومة.

تابلو DC

• يتعامل مع التيار المستمر DC.
• يرتبط عادةً بالجانب القادم من ألواح الطاقة الشمسية.
• يستخدم قواطع DC المصممة للعمل مع التيار المستمر.
• قد يحتوي على فيوزات DC حسب تصميم النظام.
• يمكن أن يتضمن SPD مخصصًا لدوائر DC.
• يساعد على فصل وحماية دوائر الألواح ومكونات التيار المستمر.
• يتطلب مكونات ذات جهد وقدرة قطع مناسبة لدوائر DC.

تابلو AC

• يتعامل مع التيار المتردد AC.
• يوجد عادةً على جانب خرج الإنفرتر.
• يستخدم قواطع AC المناسبة لجهد النظام.
• يرتبط غالبًا بلوحة توزيع الأحمال المنزلية.
• قد يتضمن SPD مخصصًا لدوائر AC حسب تصميم الحماية.
• يساعد على فصل وحماية الدائرة المترددة والأحمال.
• يجب أن تتناسب مكوناته مع جهد وتيار وقدرة الدائرة.

الخلاصة

الفرق الأساسي هو أن تابلو DC مخصص لدوائر التيار المستمر، بينما تابلو AC مخصص لدوائر التيار المتردد. لذلك لا يصح استبدال قاطع DC بقاطع AC أو العكس لمجرد تشابه قيمة الأمبير، لأن لكل نوع خصائص ومتطلبات تشغيل مختلفة.

ولهذا عند اختيار مكونات تابلو الطاقة الشمسية يجب تحديد نوع الدائرة والجهد والتيار أولًا، ثم اختيار القواطع ووسائل الحماية المناسبة لكل جانب.

كيف تختار مكونات تابلو الطاقة الشمسية المناسبة؟

اختيار مكونات تابلو الطاقة الشمسية لا يعتمد على شراء لوحة تحتوي على أكبر عدد من القواطع أو وسائل الحماية، وإنما يبدأ من دراسة مواصفات المنظومة نفسها، فالاختيار الصحيح يجب أن يحقق توازنًا بين الحماية، والتوافق، وسهولة الصيانة، دون إضافة مكونات لا يحتاج إليها النظام.

وعند تجهيز لوحة توزيع الطاقة الشمسية، يجب مراعاة:

• جهد النظام: يجب أن تتوافق القواطع ووسائل الحماية مع جهد دوائر DC أو AC التي ستعمل عليها.
• شدة التيار: يتم اختيار القواطع والفيوزات وفق التيار المتوقع وظروف التشغيل، وليس وفق قدرة الألواح فقط.
• قدرة الإنفرتر: تؤثر قدرة الإنفرتر وطبيعة مخرجاته في اختيار مكونات جانب AC.
• عدد سلاسل الألواح: يؤثر عدد السلاسل وطريقة توصيلها في تصميم جانب DC والحاجة إلى بعض عناصر الحماية.
• نوع النظام: تختلف متطلبات التابلو بين النظام المتصل بالشبكة والهجين والمستقل.
• نوع SPD: يجب تحديد ما إذا كان مطلوبًا لدوائر DC أو AC واختيار المواصفات المناسبة لكل جانب.
• التأريض: يجب أن يكون نظام التأريض متوافقًا مع تصميم الحماية وباقي أجزاء المنظومة.
• ظروف التركيب: يجب اختيار صندوق التابلو بدرجة حماية مناسبة لمكان تركيبه، خصوصًا إذا كان معرضًا للحرارة أو الرطوبة أو الغبار.
• جودة المكونات: استخدام قواطع ووسائل حماية موثوقة ومناسبة للطاقة الشمسية أفضل من اختيار مكونات منخفضة الجودة بهدف تقليل التكلفة.

ولا توجد قائمة موحدة من مكونات تابلو الطاقة الشمسية تصلح لكل منزل، لأن التكوين الصحيح يتحدد بعد دراسة النظام الكهربائي بالكامل. لذلك، عند التخطيط لـ تركيب الطاقة الشمسية للمنازل في مصر، يجب أن يتم تحديد مكونات التابلو بالتزامن مع اختيار الألواح والإنفرتر وباقي مكونات المنظومة.
